Siemens 6BK1621-0AA00-0AA0 : connexion des réseaux PROFINET et BACnet
Les sites industriels exploitent souvent à la fois des systèmes d'automatisation de la production et des services de gestion technique des bâtiments. Ces systèmes fonctionnent généralement avec des protocoles de communication différents, ce qui peut compliquer leur intégration. Ce problème est particulièrement flagrant dans les installations où les systèmes de production et l'infrastructure du bâtiment doivent partager des données opérationnelles.
Le Siemens 6BK1621-0AA00-0AA0, qui fait partie de la gamme SIMATIC PN/BACnet LINK, relie les réseaux PROFINET aux systèmes de gestion technique des bâtiments BACnet/IP [1]. L'appareil fait office de passerelle qui transfère les données sélectionnées entre les environnements API et les plateformes d'automatisation des bâtiments [2]. Cela permet une meilleure surveillance des équipements de production et de l'infrastructure des installations.
Présentation du produit
- Le Siemens 6BK1621-0AA00-0AA0 est une passerelle SIMATIC PN/BACnet LINK. Il est conçu pour relier les réseaux d'automatisation PROFINET aux systèmes de gestion technique des bâtiments BACnet/IP.
- Cet appareil permet l'échange de données entre les environnements d'automates programmables (PLC) et les plateformes de gestion technique des bâtiments.
- Il prend en charge jusqu'à 126 appareils PROFINET et 1 000 objets BACnet.
- La configuration s'effectue via le portail TIA de Siemens (STEP 7).
- On le trouve couramment dans les installations de fabrication intelligentes. Il est également présent dans les systèmes de gestion technique des bâtiments et les environnements d'infrastructures industrielles.
Qu'est-ce que le Siemens 6BK1621-0AA00-0AA0 ?
Le Siemens 6BK1621-0AA00-0AA0 est une passerelle de communication conçue pour relier les réseaux d'automatisation PROFINET aux systèmes BACnet/IP. Il assure la conversion de certains points de données entre les deux protocoles. Cela permet aux équipements des deux côtés d'échanger des informations [2].
PROFINET est une norme de communication Ethernet industrielle largement utilisée dans l'automatisation industrielle. Elle permet une communication déterministe entre les automates programmables (PLC) et les appareils de terrain, ce qui est important pour les processus de contrôle où le temps est un facteur critique [2].
BACnet, en revanche, est couramment utilisé dans l'automatisation des bâtiments. Il prend en charge la communication entre les systèmes de gestion technique des bâtiments chargés du CVC, de l'éclairage, du contrôle d'accès et de la surveillance énergétique.
La passerelle SIMATIC PN/BACnet LINK fait le pont entre les deux protocoles. Cela permet aux systèmes d'infrastructure des bâtiments et d'automatisation industrielle de partager des données opérationnelles. Il est important de noter qu'elle le fait sans nécessiter de modifications majeures des réseaux existants.
Pourquoi la connectivité PROFINET et BACnet est-elle importante ?
L'automatisation de la production et les plateformes de construction d'infrastructures sont courantes dans les environnements industriels. Comme ils utilisent des protocoles de communication distincts, ces systèmes fonctionnent souvent de manière autonome.
En reliant ces réseaux, les entreprises peuvent échanger certaines données opérationnelles entre différentes plateformes. Les données relatives à la consommation d'énergie, à l'état des équipements ou aux facteurs environnementaux peuvent entrer dans cette catégorie.
Dans les installations qui adoptent des pratiques de fabrication connectée, les passerelles jouent un rôle crucial. Par exemple, le module PN/BACnet LINK de Siemens facilite la coordination entre les systèmes de production et les plateformes de gestion des bâtiments.
Quand utiliser le Siemens 6BK1621-0AA00-0AA0
La passerelle Siemens PN/BACnet LINK est fréquemment utilisée. Elle facilite l'échange de données entre les systèmes d'automatisation de la production et l'infrastructure de gestion technique des bâtiments.
Voici quelques scénarios types :
- Connexion des systèmes d'automatisation industrielle aux plateformes de gestion des bâtiments
- Surveillance des conditions environnementales dans les zones de production
- Intégration des systèmes CVC aux réseaux d'automatisation industrielle
- Prise en charge de la surveillance énergétique dans les sites de production [3]
Ces scénarios sont de plus en plus fréquents dans les environnements industriels actuels. Les systèmes de production et l'infrastructure des installations doivent fonctionner en harmonie.
Caractéristiques principales du Siemens 6BK1621-0AA00-0AA0
Conversion de protocole
La passerelle assure la conversion des communications entre les appareils PROFINET IO et les réseaux BACnet/IP, permettant ainsi à des systèmes utilisant des protocoles différents d'échanger des points de données mis en correspondance [2].
Capacité en appareils et objets
Le module peut prendre en charge jusqu'à 126 appareils PROFINET. Il prend également en charge jusqu'à 1 000 objets BACnet, ce qui le rend adapté aux installations comportant de nombreux systèmes connectés [2].
Commutateur Ethernet intégré
La passerelle dispose de deux ports PROFINET RJ45. Ces ports sont équipés d'un commutateur intégré, ce qui facilite l'intégration dans les réseaux Ethernet industriels existants. Cette configuration élimine le besoin d'équipements de commutation supplémentaires.
Diagnostics et surveillance
Des voyants d'état, des alarmes de diagnostic et une interface Web offrent une visibilité sur l'état du réseau et aident les ingénieurs à identifier les problèmes de communication lors de la mise en service ou de la maintenance.
Ingénierie dans TIA Portal
La configuration s'effectue à l'aide de Siemens TIA Portal (STEP 7). Les ingénieurs ont la possibilité d'attribuer des adresses IP. Ils peuvent également configurer les paramètres réseau et mapper les données PROFINET vers des objets BACnet à l'aide de l'environnement d'ingénierie d'automatisation standard de Siemens [2].

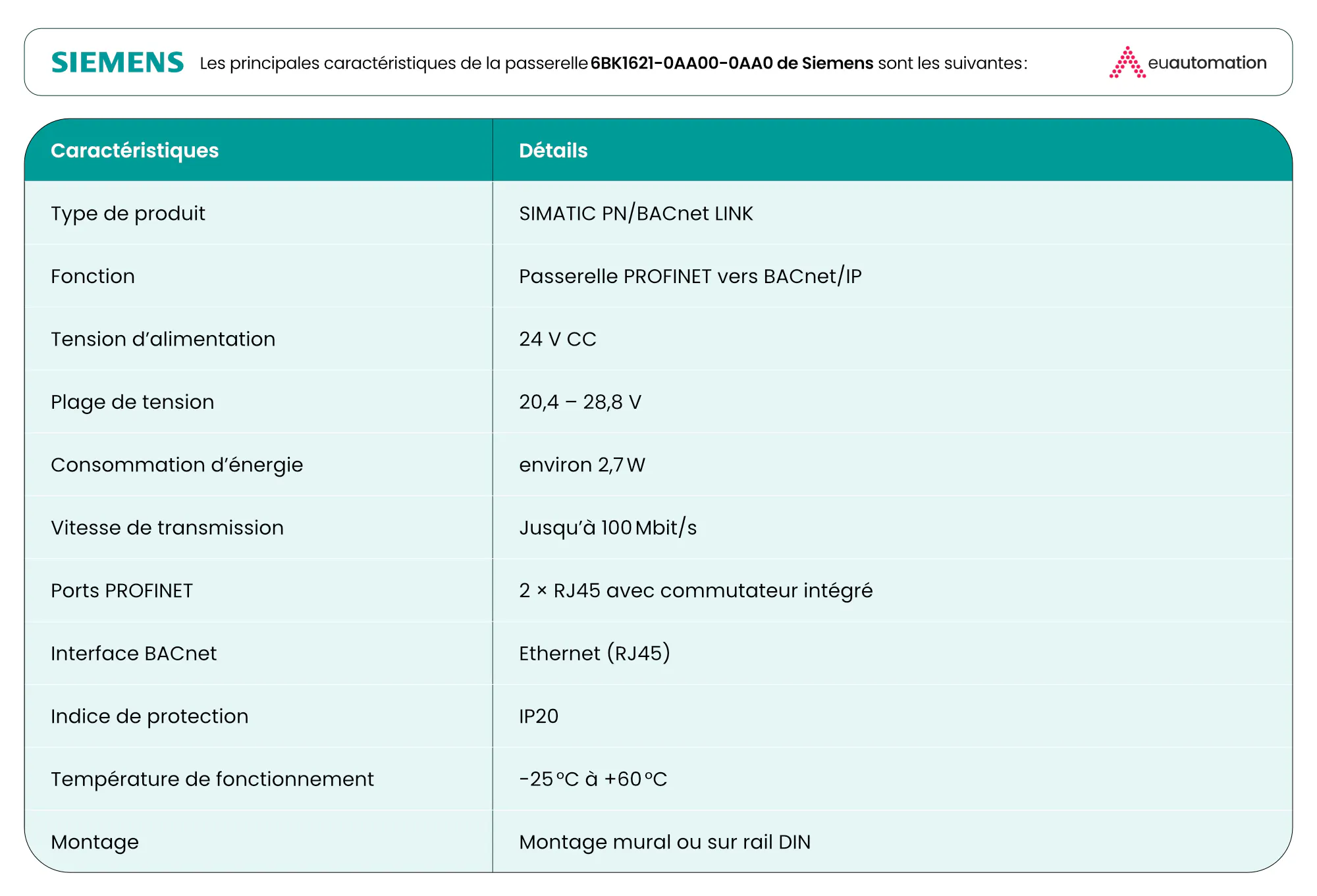

Caractéristiques techniques
The specifications enable the gateway to be installed in industrial control cabinets. It can also be used in building automation systems that operate in typical industrial environments [2].
Applications typiques
Systèmes de gestion technique des bâtiments
Les plateformes de gestion du chauffage, de la ventilation, de la climatisation, de l'éclairage et de la surveillance énergétique d'un bâtiment peuvent être reliées aux équipements d'automatisation via la passerelle.
Environnements de fabrication intelligents
Les informations peuvent être partagées entre les systèmes d'automatisation de la production et les systèmes de gestion des installations sur les sites de fabrication qui mesurent les conditions environnementales.
Centres de données et infrastructures
L'intégration des plateformes de surveillance des infrastructures des bâtiments aux systèmes de contrôle industriels est un besoin courant dans les centres de données.
Projets de rénovation et de modernisation
Les installations disposant déjà d’une infrastructure BACnet peuvent mettre en œuvre des systèmes d’automatisation basés sur PROFINET. Elles peuvent le faire tout en continuant à utiliser leurs plateformes de gestion technique des bâtiments actuelles.
Considérations relatives à l’installation et à la configuration
Le 6BK1621 prend en charge le montage sur rail DIN ou mural à l’intérieur des armoires de commande. Il nécessite une alimentation 24 V CC, qui est standard dans de nombreux environnements d’automatisation industrielle.
La passerelle comprend deux ports PROFINET et une interface BACnet/IP. Elle peut ainsi fonctionner sur les deux réseaux tout en conservant leurs schémas d'adressage propres.
Dans TIA Portal, les ingénieurs peuvent finaliser la configuration des objets BACnet, définir les paramètres IP et mapper les points de données [2].
Problèmes courants lors de la mise en service
Mappage des données
Des erreurs lors de la conversion des données PROFINET en objets BACnet peuvent entraîner des valeurs inexactes ou manquantes. Les erreurs lors de la mise en service peuvent être réduites au minimum grâce à une documentation claire des signaux mappés.
Segmentation du réseau
Dans certaines installations, la séparation du trafic PROFINET et BACnet peut contribuer à maintenir des performances réseau prévisibles.
Adressage et découverte
La passerelle risque de ne pas être détectable par les systèmes BACnet si l'adresse IP est incorrecte. Les ingénieurs peuvent valider les paramètres de configuration à l'aide des fonctionnalités de diagnostic de TIA Portal et de l'interface Web de l'appareil.
Compatibilité avec les plateformes d'automatisation Siemens
Le modèle Siemens 6BK1621-0AA00-0AA0 est couramment utilisé avec plusieurs systèmes d'automatisation Siemens [4].
Parmi ceux-ci, on trouve :
- les automates SIMATIC S7-1200
- les automates SIMATIC S7-1500
- les systèmes d'E/S distribuées ET200SP
Comme elle fonctionne avec ces plateformes, la passerelle peut être intégrée aux systèmes d'automatisation dont Siemens dispose déjà.
Avantages opérationnels
Les systèmes d'infrastructure intégrés des bâtiments et les réseaux d'automatisation industrielle permettent une meilleure surveillance de l'ensemble des opérations des installations.
Grâce à la passerelle PN/BACnet LINK, les protocoles de communication existants peuvent être conservés tout en permettant le partage des données opérationnelles entre les systèmes du bâtiment et l'automatisation. Les installations peuvent ainsi interconnecter leurs systèmes sans avoir à remplacer l'automatisation existante ni à créer de nouveaux réseaux d'infrastructure.
Conclusion
À mesure que les installations industrielles relient de plus en plus l'automatisation de la production à l'infrastructure du bâtiment, la communication entre les différents protocoles devient plus importante. La passerelle PN/BACnet LINK Siemens 6BK1621-0AA00-0AA0 permet aux systèmes PROFINET et BACnet d'échanger des données opérationnelles sans modification majeure des réseaux existants.
Pour les fabricants qui gèrent des environnements d'automatisation Siemens, EU Automation aide les ingénieurs à se procurer des composants d'automatisation industrielle actuels et obsolètes, contribuant ainsi au fonctionnement et à la maintenance continus des systèmes critiques.
