Siemens 6BK1621-0AA00-0AA0: Conexión de redes PROFINET y BACnet
Las instalaciones industriales suelen contar tanto con sistemas de automatización de la producción como con servicios de gestión de edificios. Estos sistemas suelen funcionar con protocolos de comunicación diferentes, lo que puede complicar la integración. Esto se hace más evidente en instalaciones en las que los sistemas de producción y la infraestructura del edificio necesitan compartir datos operativos.

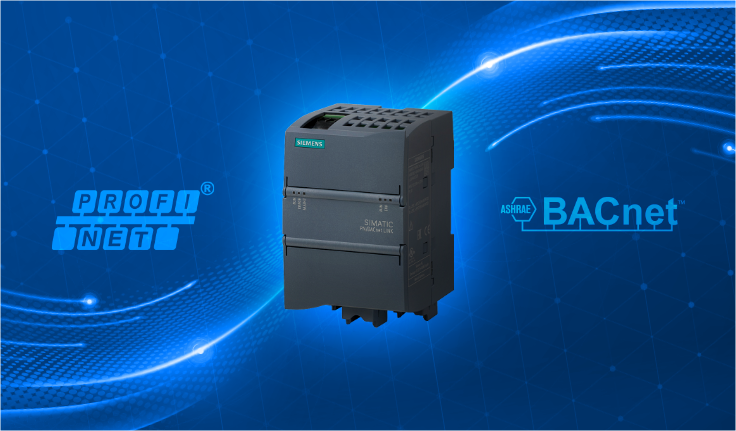

El Siemens 6BK1621-0AA00-0AA0, que forma parte de la gama SIMATIC PN/BACnet LINK, conecta redes PROFINET con sistemas de gestión de edificios BACnet/IP [1]. El dispositivo actúa como una pasarela que transfiere datos seleccionados entre entornos PLC y plataformas de automatización de edificios [2]. Esto permite una mejor supervisión de los equipos de producción y la infraestructura de las instalaciones.
Descripción general del producto
- El modelo 6BK1621-0AA00-0AA0 de Siemens es una pasarela SIMATIC PN/BACnet LINK. Está diseñada para conectar redes de automatización PROFINET con sistemas de gestión de edificios BACnet/IP.
- El dispositivo permite el intercambio de datos entre entornos PLC y plataformas de gestión de edificios.
- Admite hasta 126 dispositivos PROFINET y 1000 objetos BACnet.
- La configuración se realiza a través del portal TIA de Siemens (STEP 7).
- Se utiliza habitualmente en instalaciones de fabricación inteligente. También está presente en sistemas de gestión de edificios y entornos de infraestructura industrial.
¿Qué es el Siemens 6BK1621-0AA00-0AA0?
El Siemens 6BK1621-0AA00-0AA0 es una pasarela de comunicación diseñada para conectar redes de automatización PROFINET con sistemas BACnet/IP. Se encarga de traducir determinados puntos de datos entre ambos protocolos. Esto permite que los equipos de ambos lados intercambien información [2].
PROFINET es un estándar de comunicación Ethernet industrial ampliamente utilizado en la automatización industrial. Permite una comunicación determinista entre los PLC y los dispositivos de campo, lo cual es importante para los procesos de control en los que el tiempo es un factor crítico [2].
BACnet, por el contrario, se utiliza habitualmente en la automatización de edificios. Admite la comunicación entre los sistemas de edificios responsables de la climatización, la iluminación, el control de acceso y la monitorización energética.
La pasarela SIMATIC PN/BACnet LINK sirve de puente entre ambos protocolos. Esto permite que los sistemas de infraestructura de edificios y de automatización industrial compartan datos operativos. Es importante destacar que lo hace sin requerir cambios importantes en las redes existentes.
Por qué es importante la conectividad PROFINET y BACnet
La automatización de la producción y las plataformas para la construcción de infraestructuras son habituales en entornos de fabricación. Dado que utilizan protocolos de comunicación distintos, estos sistemas suelen funcionar de forma autónoma.
Al conectar estas redes, las empresas pueden intercambiar ciertos datos operativos entre diferentes plataformas. Los datos relativos al consumo energético, el estado de los equipos o los factores ambientales pueden entrar en esta categoría.
En las instalaciones que adoptan prácticas de fabricación conectada, las pasarelas desempeñan un papel crucial. Por ejemplo, el módulo PN/BACnet LINK de Siemens facilita la coordinación entre los sistemas de producción y las plataformas de gestión de edificios.
Cuándo utilizar el Siemens 6BK1621-0AA00-0AA0
La pasarela Siemens PN/BACnet LINK se utiliza con frecuencia. Facilita el intercambio de datos entre los sistemas de automatización de la producción y la infraestructura de gestión de edificios.
Entre los escenarios típicos se incluyen:
- Conectar sistemas de automatización de fábrica con plataformas de gestión de edificios
- Supervisar las condiciones ambientales dentro de las áreas de producción
- Integrar sistemas de climatización con redes de automatización industrial
- Facilitar la supervisión energética en las instalaciones de fabricación [3]
Estos escenarios son cada vez más frecuentes en los entornos industriales actuales. Los sistemas de producción y la infraestructura de las instalaciones deben funcionar en armonía.
Características principales del Siemens 6BK1621-0AA00-0AA0
Conversión de protocolos
La pasarela convierte la comunicación entre dispositivos PROFINET IO y redes BACnet/IP, lo que permite que sistemas que utilizan protocolos diferentes intercambien puntos de datos mapeados [2].
Capacidad de dispositivos y objetos
El módulo admite hasta 126 dispositivos PROFINET. También admite hasta 1000 objetos BACnet, lo que lo hace adecuado para instalaciones con numerosos sistemas conectados [2].
Conmutador Ethernet integrado
La pasarela cuenta con dos puertos PROFINET RJ45. Estos puertos incluyen un conmutador integrado, lo que permite una fácil integración en redes Ethernet industriales existentes. Esta configuración elimina la necesidad de equipos de conmutación adicionales.
Diagnóstico y supervisión
Los LED de estado, las alarmas de diagnóstico y una interfaz web proporcionan visibilidad del estado de la red y ayudan a los ingenieros a identificar problemas de comunicación durante la puesta en marcha o el mantenimiento.
Ingeniería en TIA Portal
La configuración se realiza mediante Siemens TIA Portal (STEP 7). Los ingenieros tienen la posibilidad de asignar direcciones IP. También pueden configurar parámetros de red y asignar datos PROFINET a objetos BACnet utilizando el entorno de ingeniería de automatización estándar de Siemens [2].

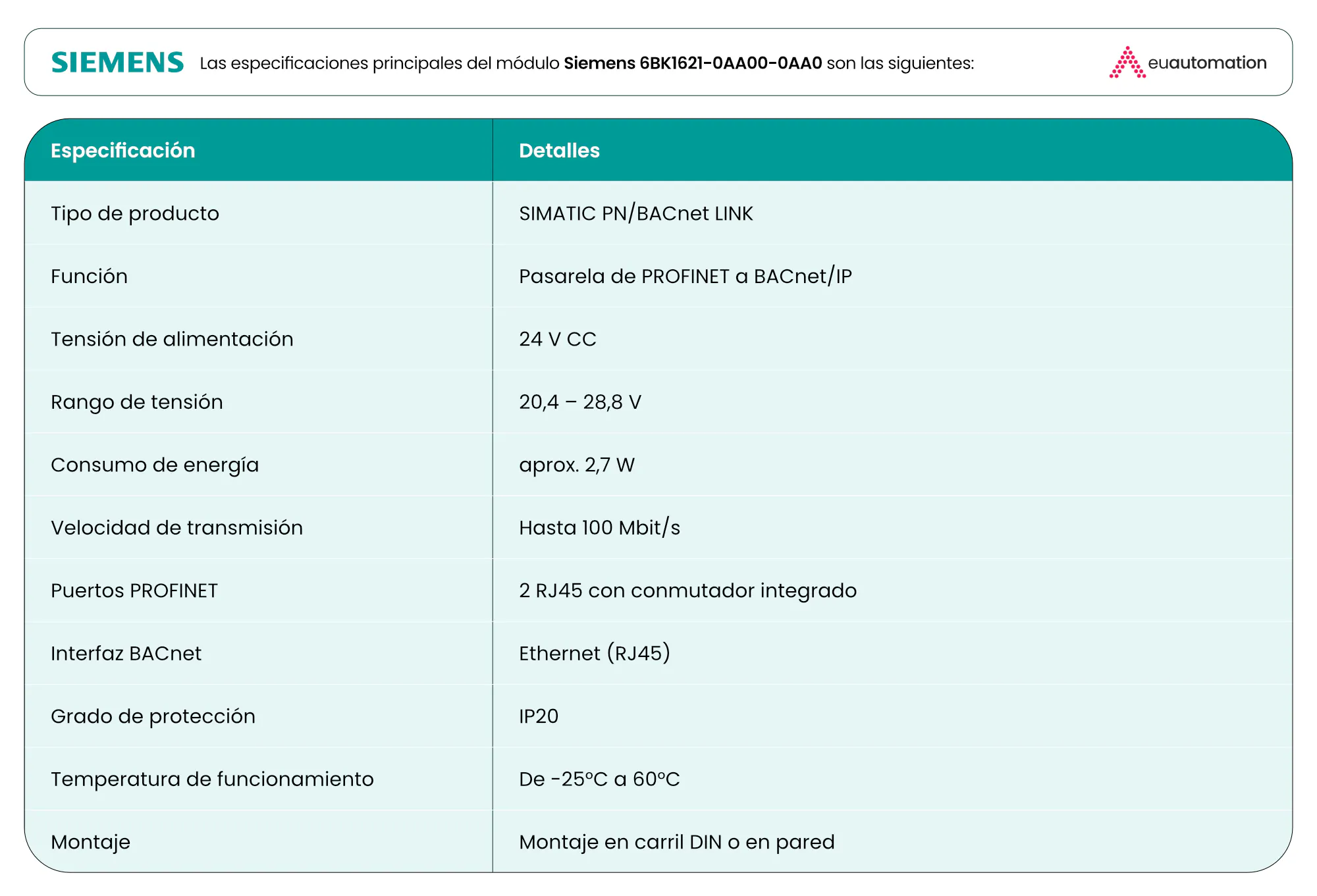

Especificaciones técnicas
Las especificaciones permiten instalar la pasarela en armarios de control industrial. También se puede utilizar en sistemas de automatización de edificios que operan en entornos industriales típicos [2].
Aplicaciones típicas
Sistemas de gestión de edificios
Las plataformas de climatización, iluminación y monitorización energética de un edificio pueden conectarse a los equipos de automatización a través de la pasarela.
Entornos de fabricación inteligente
En las plantas de fabricación que miden las condiciones ambientales, es posible compartir información entre los sistemas de automatización de la producción y los de gestión de instalaciones.
Centros de datos e instalaciones de infraestructura
La integración de las plataformas de monitorización de la infraestructura de los edificios con los sistemas de control industrial es una necesidad habitual en los centros de datos.
Proyectos de reacondicionamiento y modernización
Las instalaciones que ya cuentan con infraestructura BACnet pueden implementar sistemas de automatización basados en PROFINET. Pueden hacerlo sin dejar de utilizar sus plataformas actuales de gestión de edificios.
Consideraciones de instalación y configuración
El 6BK1621 admite montaje en carril DIN o en pared dentro de armarios de control. Requiere una fuente de alimentación de 24 V CC, que es estándar en muchos entornos de automatización industrial.
La pasarela incluye dos puertos PROFINET y una interfaz BACnet/IP. Gracias a ello, puede funcionar en ambas redes conservando sus propios esquemas de direccionamiento únicos.
En TIA Portal, los ingenieros pueden completar la configuración de objetos BACnet, definir los ajustes de IP y asignar puntos de datos [2].
Retos habituales en la puesta en marcha
Asignación de datos
Los errores al convertir datos de PROFINET en objetos BACnet pueden dar lugar a valores inexactos o a que falten datos. Los errores durante la puesta en marcha pueden minimizarse mediante una documentación clara de las señales asignadas.
Segmentación de la red
En algunas instalaciones, separar el tráfico PROFINET y BACnet puede ayudar a mantener un rendimiento predecible de la red.
Direccionamiento y detección
Los sistemas BACnet podrían no detectar la pasarela si la dirección IP es incorrecta. Los ingenieros pueden validar los ajustes de configuración con la ayuda de las funciones de diagnóstico de TIA Portal y la interfaz web del dispositivo.
Compatibilidad con las plataformas de automatización de Siemens
El modelo 6BK1621-0AA00-0AA0 de Siemens se utiliza habitualmente con varios sistemas de automatización de Siemens [4].
Entre ellos se incluyen:
- PLC SIMATIC S7-1200
- PLC SIMATIC S7-1500
- Sistemas de E/S distribuidas ET200SP
Dado que funciona con estas plataformas, la pasarela se puede añadir a los sistemas de automatización que Siemens ya tiene.
Ventajas operativas
Es posible mejorar la supervisión de todas las operaciones de las instalaciones gracias a los sistemas integrados de infraestructura de edificios y a las redes de automatización industrial.
A través de la pasarela PN/BACnet LINK, se pueden mantener los protocolos de comunicación actuales al tiempo que se comparten datos operativos entre los sistemas de los edificios y la automatización. Las instalaciones pueden conectar los sistemas mediante este método sin tener que sustituir la automatización actual ni crear redes de infraestructura.
Conclusión
A medida que las instalaciones industriales conectan cada vez más la automatización de la producción con la infraestructura del edificio, la comunicación entre diferentes protocolos cobra mayor importancia. La pasarela PN/BACnet LINK 6BK1621-0AA00-0AA0 de Siemens permite que los sistemas PROFINET y BACnet intercambien datos operativos sin necesidad de realizar cambios importantes en las redes existentes.
Para los fabricantes que mantienen entornos de automatización de Siemens, EU Automation ayuda a los ingenieros a adquirir componentes de automatización industrial tanto actuales como obsoletos, lo que permite el funcionamiento y el mantenimiento continuados de los sistemas críticos.
